montage sur toit plat solaire
montage sur toit plat a été conçu pour répondre aux besoins des angles d'inclinaison réglables.
Les angles d'inclinaison réglables disponibles permettent au système d'obtenir la meilleure efficacité.
Caractéristiques du support de toit en tôle plate solaire:
Système de montage sur le toit 1.flexible
2. économies substantielles.
Compatibilité du module 3.high
Prix 4.lower et concurrentiel.
Force 5.high et résistance à la rouille.

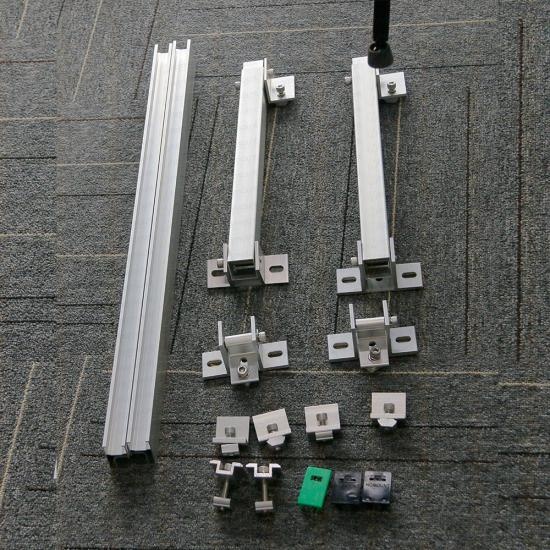

détails des produits
|
ap complication |
toit plat |
pv moudle |
encadré |
|
disposition |
paysage et portrait |
hauteur du bâtiment |
jusqu'à 20m |
|
angle de tuile |
fixe, 10-60 ° |
vitesse du vent |
jusqu'à 88m / s (316.8kmh / 196.9mph) |
|
Matériel |
aluminium anodisé 6005t6, acier inoxydable 304 410 |
la norme |
comme / nzs1170.2: 2011,
jis c 8955: 2011
|
outils
instruction d'installation
en fonction de l'ange d'installation pratique, déterminez l'emplacement de chaque support de base, dimension s.
les supports de base avant sont pré-assemblés.
installez le support de base avant sur le toit, fixez-le avec des vis.
installation du rail avant
1. brancher le boulon à travers le rainure de fixation.
2 attachez le boulon dans le rainure du rail, faites tourner le boulon engager la rainure.
3 fixer le boulon pour fixer le rail, assurez-vous que la marque à le bas du boulon est vertical à la rainure.

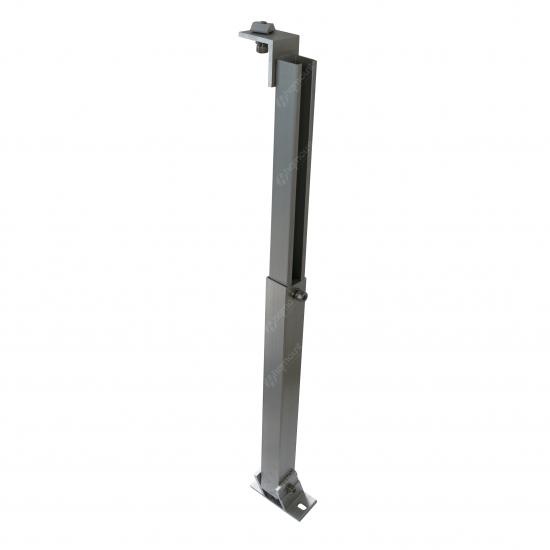

le support arrière est pré-assemblé.
Fixez le panneau solaire sur le rail à l'aide d'une pince intermédiaire et d'une pince d'extrémité.
1. Faites glisser le panneau contre le panneau installé, puis fixez la pince inter.
2. Faites glisser le collier de serrage fermement contre le panneau et fixez-le. il devrait y avoir une marge de d = 25mm –30mm.
détails d'installation inter clamp.
1.roulez le boulon dans la rainure du rail.
2. glisser le boulon à la position près du panneau solaire. engager la tête de boulon avec rainure.
3.fixez l'inter, assurez-vous que marque au bas du boulon est parallèle au bord solaire panneau.
fin détails d'installation de pince.
1. mettre le boulon dans la rainure de rail.
2 faites glisser le boulon à la position près du panneau solaire. engager la tête de boulon avec rainure.
3 fixer la pince d'extrémité, faire que la marque au bas de le boulon est parallèle au bord au panneau solaire.
