système de toiture solaire trapézoïdal

Site d'installation ： toit en métal incliné

hauteur du bâtiment ： jusqu'à 20m

vitesse maximale du vent ： 60 m / s

charge de neige ： jusqu'à 1,4 kn / m2

normes ： jis c8955: 2011 et comme / nzs 1170

Matériel ： sus304 & amp; al 6005-t5

Couleur ： Naturel

anti-corrosif ： anodisé

garantie ： 12 ans de garantie

duratiom ： plus de 20 ans

liste des composants

aperçu des composants du système

1. pince inter
2. pince d'extrémité
3. rail
4. connecteur
5. crochet

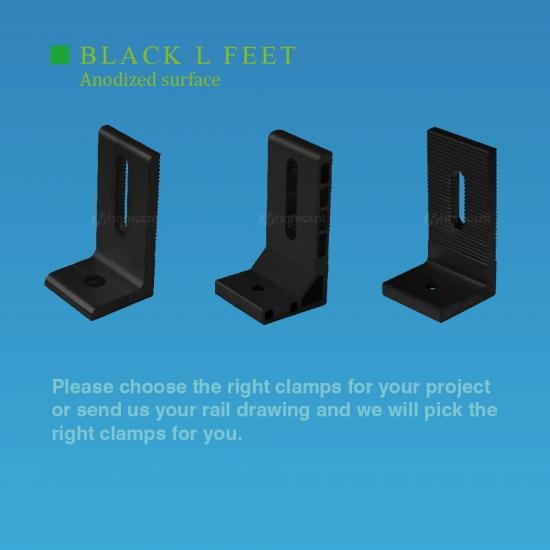

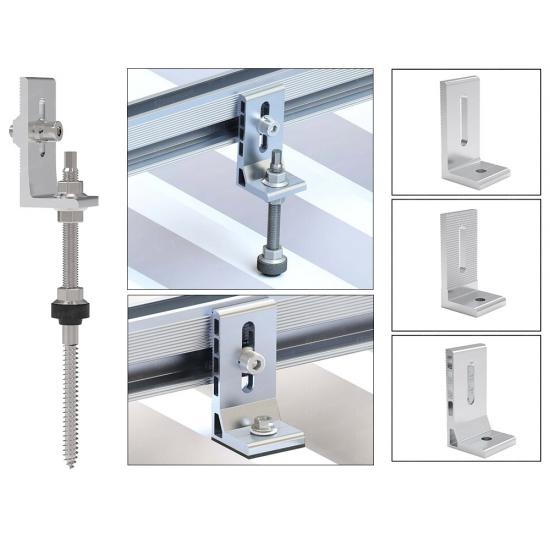

l installation des pieds

- le bord supérieur du toit trapézoïdal doit avoir une longueur minimale de 20 mm.
- il est suggéré de fixer le panneau solaire à ¼ de la longueur totale du panneau entre le bord d'extrémité
et le rail.
- l’espace entre deux panneaux solaires est idéalement de 17 mm en largeur.

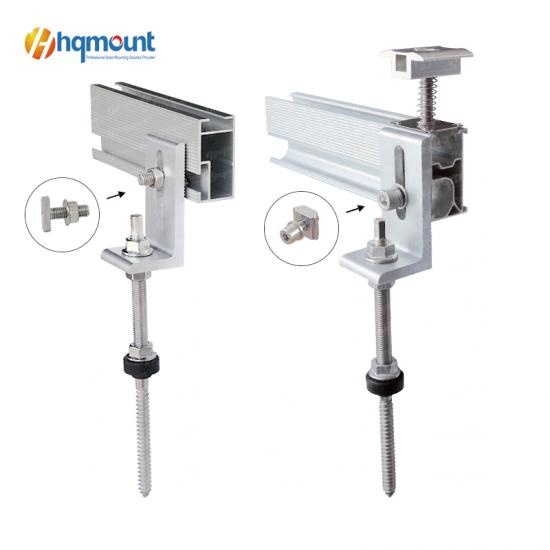

fixer le rail à l pieds

une. brancher le boulon à travers le gorge de l pieds.

b. attachez le boulon dans le rainure du rail, faites tourner le boulon engager la rainure.

c. fixer le boulon pour fixer le rail, assurez-vous que la marque à le bas du boulon est vertical à la rainure.

c onnect deux rails ensemble, glissez le connecteur sur la partie arrière des rails pré-assemblés à mi-chemin sur le côté, puis fixez fermement avec quatre vis autotaraudeuses .
