Avez-vous déjà subi un retard dans un projet solaire majeur parce que les supports de montage ne convenaient pas, ou une défaillance prématurée d'une structure photovoltaïque ?

Comment les entreprises d'ingénierie, d'approvisionnement et de construction (EPC) solaires et les développeurs de projets de panneaux solaires peuvent-ils réduire les risques liés à leur chaîne d'approvisionnement ?

1. Le plan directeur de la confiance : vérification du rapport de conception structurelle solaire

Pourquoi c'est important : Le support du panneau solaire est un élément essentiel à la sécurité. Une conception de montage solaire non vérifiée représente le principal risque pour l'intégrité du projet.

Comment HQ Mount illustre cela : Nous fournissons dans le cadre de notre service un dossier complet de conception technique de montage solaire, avec des calculs clairs du système de montage solaire pour examen par le client et l’ingénieur avant le début de la production.

2. Les fondements de la longévité : certification des matières premières et des revêtements de pointe

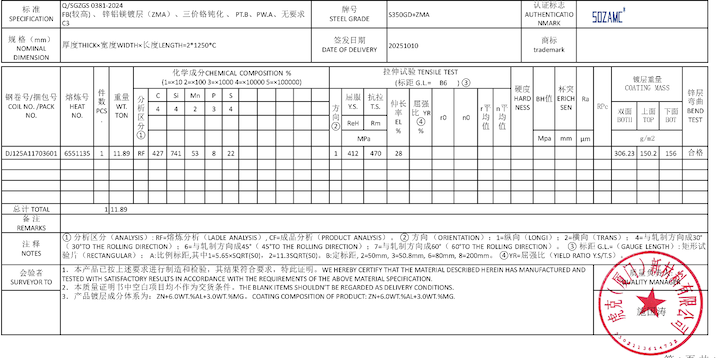

Voici un rapport du MTC concernant la récente livraison du QG Mount pour système de montage solaire en acier

Dans ce rapport, la limite d'élasticité est de 412 MPa et la résistance à la traction de 470 MPa, le revêtement MG représente 3,0 % en poids et son épaisseur est de 306,23.

Toutes les données de test dépassent largement la demande de matériel standard.

Comment Mont QG À titre d'exemple : nous utilisons un acier de première qualité à traçabilité complète et privilégions un revêtement ZAM275 de haute qualité avec une teneur optimale en magnésium, attesté par des rapports de tests au brouillard salin. e Plus de 4 000 heures avant l'apparition de la rouille rouge.

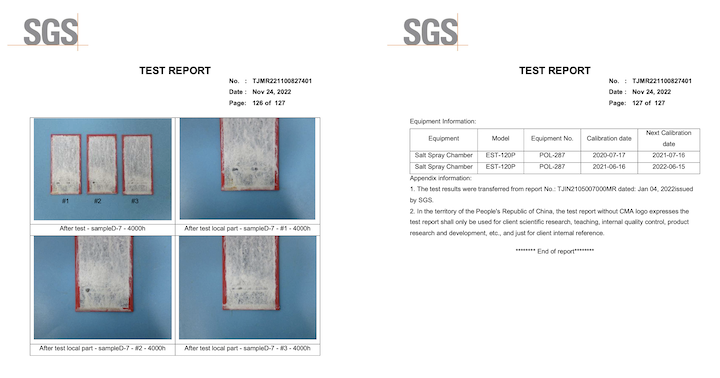

Il s'agit d'un test de brouillard salin sur la matière première ZAM provenant d'une livraison récente de HQ Mount avec 4000H par SGS.

3. Précision de l'installation : vérification de la précision dimensionnelle et de la compatibilité

Pourquoi c'est important : Une petite erreur d'alignement des trous ou de longueur des supports, multipliée sur des milliers de pièces, entraîne des retards de construction considérables, des reprises forcées et une explosion des coûts.

Éléments à inspecter :

Inspection du premier article (FAI) : avant la production en série, exigez une FAI complète d’un échantillon de support. Mesurez chaque dimension critique.

Dimensions clés : Vérifiez les diamètres des trous, le centrage des trous, les distances entre les trous et les longueurs totales du profil par rapport aux dessins approuvés.

Compatibilité entre les pièces : Assemblez les points de connexion des supports solaires (par exemple, boulonnez un support à un tronçon de rail) pour garantir un ajustement parfait sans alignement forcé.

Outillage : Renseignez-vous sur l'utilisation par le fabricant de supports solaires de machines CNC de précision et de gabarits contrôlés en termes de qualité, éléments essentiels pour garantir la constance de la production par lot.

Comment HQ Mount illustre cela : Notre production à commande numérique et nos contrôles qualité rigoureux garantissent une tolérance dimensionnelle de ±1 mm. Nous accueillons et facilitons les visites d’inspecteurs mandatés par le client pour les inspections initiales et les contrôles avant expédition.

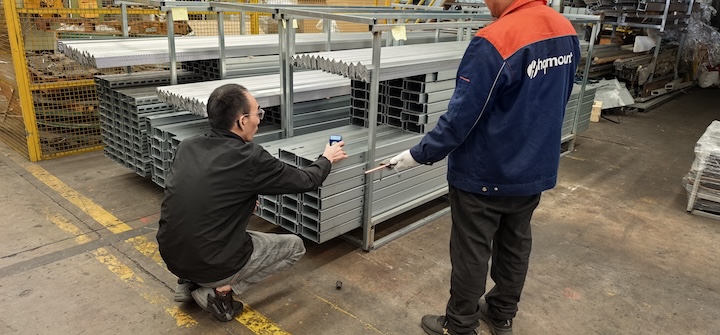

Il s'agit d'un contrôle qualité demandé par le client avant l'expédition finale.

4. Le garant de la résistance : Contrôle de l’épaisseur et de la fabrication des matériaux

Pourquoi c'est important : le remplacement de l'acier utilisé par de l'acier plus fin est une tactique courante de réduction des coûts qui compromet directement et dangereusement le facteur de sécurité de l'ensemble de la structure.
Éléments à inspecter :

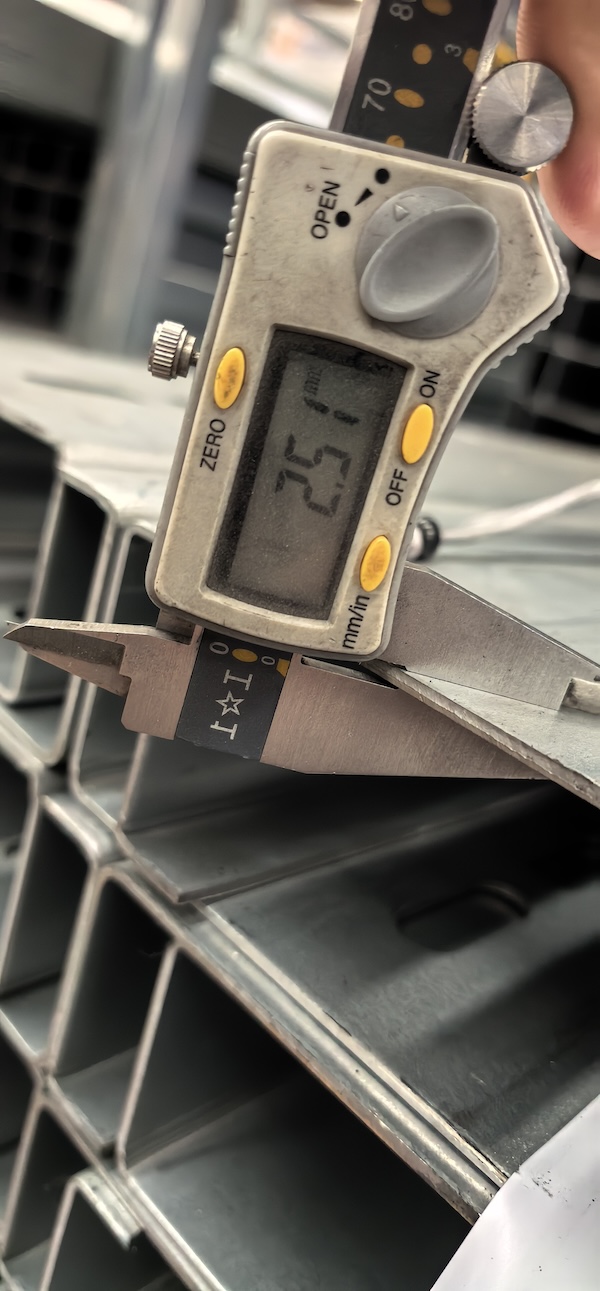

Prélevez des composants au hasard et utilisez la jauge pour vérifier que l'épaisseur réelle du matériau correspond aux spécifications de conception (par exemple, l'acier de 2,5 mm doit avoir une épaisseur de 2,5 mm et non de 2,35 mm).

Qualité des soudures : inspecter les soudures pour vérifier leur régularité, leur pénétration complète et l’absence de fissures ou de porosités. Une mauvaise soudure crée des points de contrainte critiques.

Rectitude et planéité : vérifier l’absence de déformation ou de pliure visible due au processus de fabrication.

Comment HQ Mount illustre cela : Nous considérons toute substitution de matériaux comme une rupture de contrat. Notre contrôle qualité en cours de production comprend des vérifications d’épaisseur et une inspection finale afin de garantir la résistance décrite dans le rapport structurel.

Conclusion:
Un support de montage fiable est le fruit d'une ingénierie éprouvée, de matériaux haut de gamme, d'une fabrication de précision et d'audits transparents. Ces quatre points de contrôle constituent un cadre de vérification rigoureux. HQ Mount, fabricant leader de supports de montage pour panneaux solaires, souhaite garantir la fiabilité de votre installation.

FAQ

Q1 : Un certificat de matériau est-il une preuve suffisante de qualité ?
R : Non. Le certificat atteste de ce qui a été acheté, mais vous devez inspecter physiquement les supports photovoltaïques pour vérifier que l'épaisseur et le revêtement de l'acier de montage solaire utilisés sont corrects.

Q2 : Quel est le problème si les trous du support ne sont pas parfaitement alignés ?
A : Cela engendre des retards considérables. Les installateurs de panneaux solaires perdent du temps à percer ou à forcer l'ajustement des pièces, ce qui peut endommager le revêtement et fragiliser la structure de support.

Q 3 : Pour le revêtement ZAM, quel est le détail le plus important ?
A : La teneur en magnésium (Mg) (environ 3 %). C'est ce qui confère au revêtement son pouvoir « auto-réparateur » et lui permet de protéger les rayures et les arêtes pendant 25 ans.

Q4 : Comment savoir si le support est aussi solide que le prévoit le devis ?
A : Le rapport de conception approuvé fait office de plan. Lors de l'inspection, vous devez vérifier que l'épaisseur réelle du support de montage en acier correspond aux dimensions spécifiées dans ce rapport.

Q5 : Pouvons-nous inspecter les supports dans votre usine ?
A: Oui, nous le recommandons. Nous facilitons les inspections par des tiers et offrons un accès complet à notre chaîne de production et aux contrôles de qualité avant l'expédition.

Contactez-nous à info@hqmount.com pour obtenir un prix pour support de centrale solaire Laissez-nous être votre partenaire de confiance pour le montage de vos panneaux solaires.
