Pourquoi le montage lesté présente un risque structurel pour les installations photovoltaïques sur les toitures en béton ?

Titre : Le danger invisible : pourquoi les systèmes de montage solaire lestés échouent sur les toits en béton

Introduction

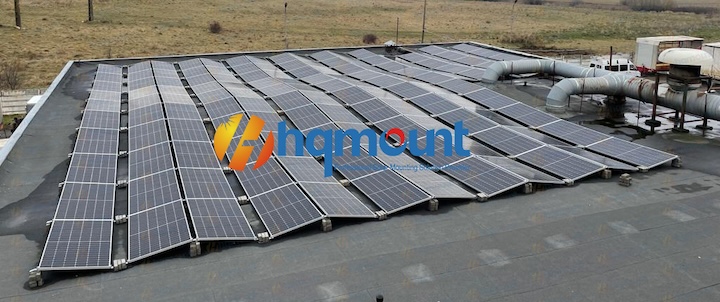

Dans le secteur solaire, l'attrait d'un système de montage lesté – ne nécessitant aucune perforation de la toiture – est évident. Il promet une installation simplifiée et la préservation de l'intégrité du toit. Par conséquent, il est fréquemment, et souvent à tort, envisagé pour les grandes toitures en béton des bâtiments commerciaux et industriels. Cependant, appliquer cette logique de montage au sol à une toiture en béton surélevée ignore des principes structurels et aérodynamiques essentiels. Ce qui semble être un choix judicieux peut engendrer une série de risques compromettant la sécurité et la longévité du système. Cet article explique les trois raisons d'ingénierie fondamentales justifiant l'utilisation de systèmes lestés.

sont une proposition à haut risque pour les toitures en béton et identifie l'alternative correcte et plus sûre.

1. L'effet d'amplification de la charge du vent
En terrain dégagé, le vent peut circuler librement sous et autour d'un champ photovoltaïque lesté, réduisant ainsi la pression. En revanche, un toit en béton est généralement bordé de murets, créant un espace partiellement clos. Lorsque le vent frappe cette structure solaire, les murets obstruent et redirigent le flux d'air, le piégeant et le rendant turbulent entre la surface du toit et les panneaux photovoltaïques. Ce phénomène amplifie considérablement les forces de portance (pression ascendante) par rapport aux calculs standards pour un terrain dégagé. Les blocs de lestage, au lieu de simplement maintenir la structure photovoltaïque au sol, doivent désormais résister à ces forces anormalement élevées et dynamiques. Se fier aux calculs standards de lestage solaire dans cet environnement constitue une sous-estimation dangereuse.

2. Le cercle vicieux de la charge morte
Le premier problème engendre directement le second : pour contrer la force de soulèvement due au vent, il faut ajouter du lest. Un cercle vicieux s’installe alors. Chaque kilogramme supplémentaire de béton ou d’acier ajoute une charge permanente à la charpente. Or, de nombreux bâtiments ont des marges de charge limitées. Ce poids croissant peut atteindre, voire dépasser, la capacité portante admissible de la toiture, engendrant un risque d’effondrement. L’avantage supposé de l’étanchéité est ainsi totalement annulé par l’introduction d’un poids excessif et non durable, ce qui peut nécessiter des renforcements structurels coûteux et compromettre l’économie réalisée.

3. Rupture à long terme sous charge ponctuelle et fluage du béton
Même si la capacité globale de la toiture semble initialement suffisante, les systèmes lestés engendrent des charges ponctuelles dangereuses. Le poids considérable est concentré à la base de chaque poteau de fixation. Le béton, soumis à des charges importantes et prolongées, est sujet au fluage, une déformation lente et permanente qui se produit au fil du temps. Conjugué à des décennies de vibrations et de contraintes dues au vent, ce phénomène rend ces points de concentration vulnérables à la fissuration, à l'écaillage ou à l'affaissement. Cette défaillance progressive peut déstabiliser l'ensemble du système, entraînant un désalignement, la casse du verre, voire pire. Cette lente dégradation structurelle des panneaux photovoltaïques se manifeste souvent des années après leur installation, constituant ainsi un risque latent et coûteux.

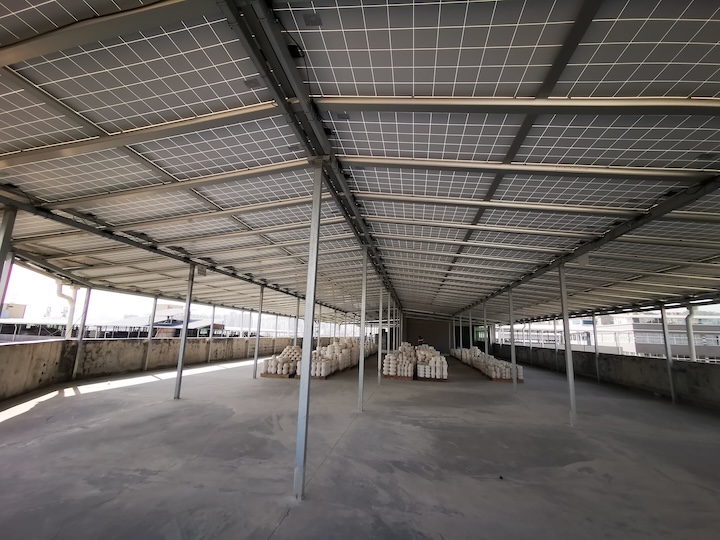

La solution technique : Fixation mécanique professionnelle
Pour les toitures en béton, la seule solution sûre et durable est un système de fixation mécanique conçu par des professionnels. Cela implique :

Analyse des charges structurelles Un ingénieur certifié vérifie la capacité de charge permanente et d'exploitation de la toiture.

Ancrage correct : Utilisation de traversées de toiture conçues avec des ancrages chimiques ou des boulons mécaniques destinés à transférer directement les charges structurelles dans la structure porteuse du bâtiment.

Intégrité étanche : Utiliser des techniques d'étanchéité éprouvées et durables (comme les joints de compression et les mastics) à chaque point de pénétration.

Cette méthode élimine le risque d'amplification par le vent, ajoute une charge morte minimale et évite les charges ponctuelles destructrices, garantissant une installation sécurisée avec une durée de vie correspondant à celle des panneaux solaires.

Cet article précise le seuil de vent spécifique qui détermine la viabilité des systèmes lestés et expose les risques liés à son dépassement.

Comprendre le seuil de vitesse du vent : 35 m/s

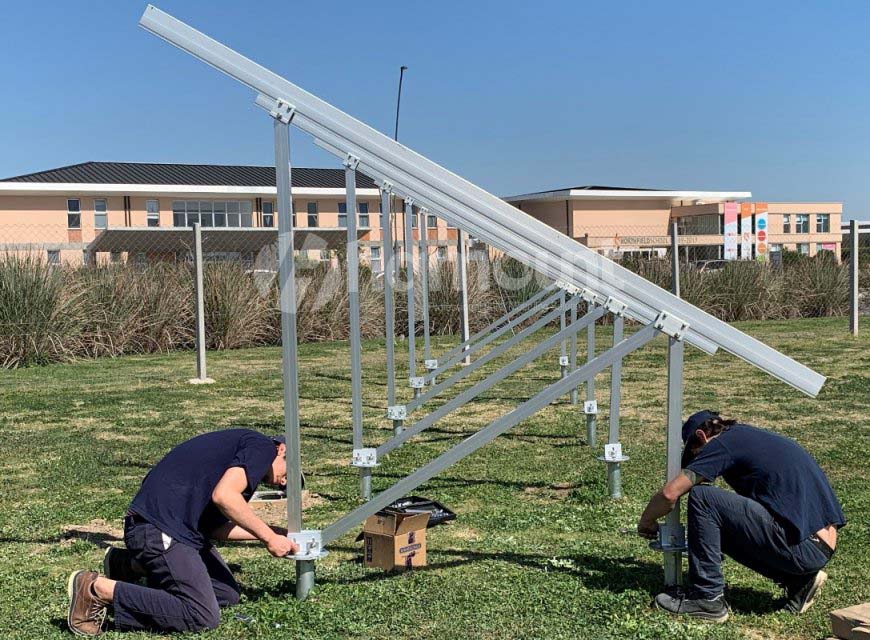

Il est essentiel de faire une distinction : les systèmes lestés ne sont pas intrinsèquement défectueux ; leur efficacité dépend du contexte. Dans les zones à faible vent (généralement inférieur à 35 m/s) et pour les systèmes au sol ou les toitures présentant une capacité de charge exceptionnelle, une solution lestée correctement conçue peut s’avérer sûre et efficace. À ces faibles vitesses de vent, le poids de lest requis reste raisonnable et le risque d’amplification par le vent est minimisé.

Le danger survient lorsque cette solution est appliquée à des régions exposées à des vents violents (où les vitesses de vent de conception atteignent ou dépassent 35 m/s) sur des toitures en béton fermées. Dans ce cas, la triple menace que représentent l'amplification du vent, l'augmentation exponentielle du lest et les contraintes dues aux charges ponctuelles convergent, rendant le système économiquement et structurellement instable.

Mise en garde concernant les affirmations relatives aux performances
Dans ce contexte, méfiez-vous des fabricants de supports solaires qui vantent les mérites de systèmes lestés présentant une résistance au vent exceptionnellement élevée (par exemple, 50 m/s ou plus) pour les toitures en béton. Si les supports eux-mêmes peuvent être conçus pour résister à de tels vents, leur mise en œuvre sur un toit exige une quantité considérable, souvent irréalisable, de lest pour contrer la poussée d'Archimède. Plus grave encore, le poids de lest calculé dépasse fréquemment la charge permanente admissible d'une toiture en béton standard. De telles propositions peuvent reposer sur des conditions de test idéales, réalisées en extérieur, et négliger la contrainte primordiale : l'intégrité structurelle de la toiture. Exigez toujours une analyse des charges structurelles spécifique au site, effectuée par un ingénieur qualifié.

Conclusion
La durée de vie de plus de 25 ans d'une installation solaire exige une fondation d'une sécurité irréprochable. Sur les toitures en béton, le choix d'un système lesté engendre un ensemble complexe de risques aérodynamiques et structurels susceptibles de compromettre l'investissement. Un véritable professionnalisme dans le déploiement de l'énergie solaire repose sur le choix de la solution la plus adaptée à l'environnement. En collaborant avec des ingénieurs expérimentés et en optant pour un système de fixation mécanique conçu spécifiquement pour la toiture, les développeurs et installateurs garantissent non seulement la performance, mais aussi la sécurité et l'intégrité fondamentales de leur investissement solaire.
