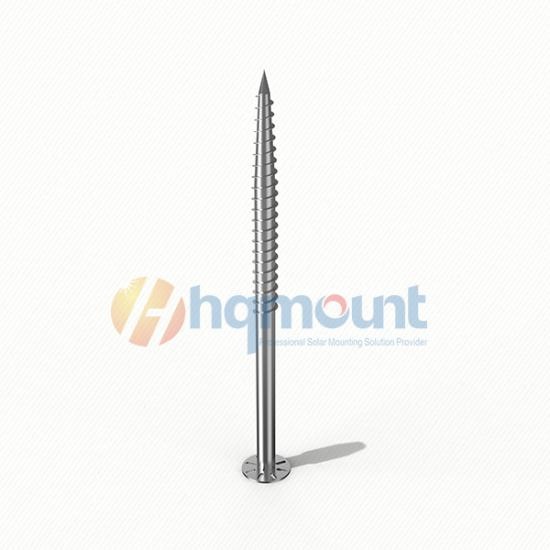

Vis d’ancrage au sol solaire – La fondation fiable pour les centrales solaires

Vis d’ancrage au sol solaire – La fondation fiable pour les centrales solaires

Q235B / Q355 • HDG 80μm • Diamètres 48–114mm • Longueurs 1,6–3,5m • Personnalisation disponible

Clé Caractéristiques

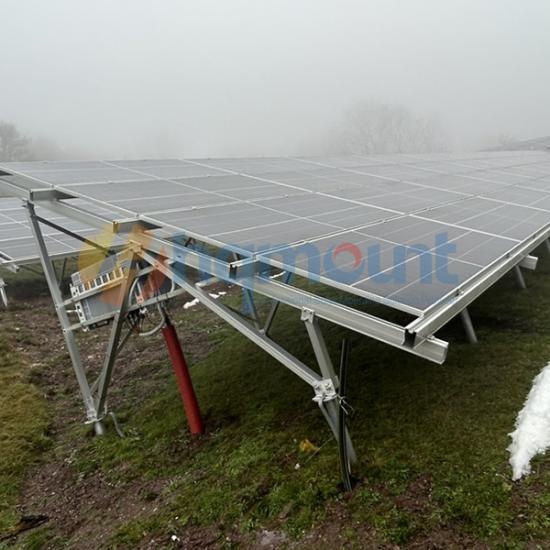

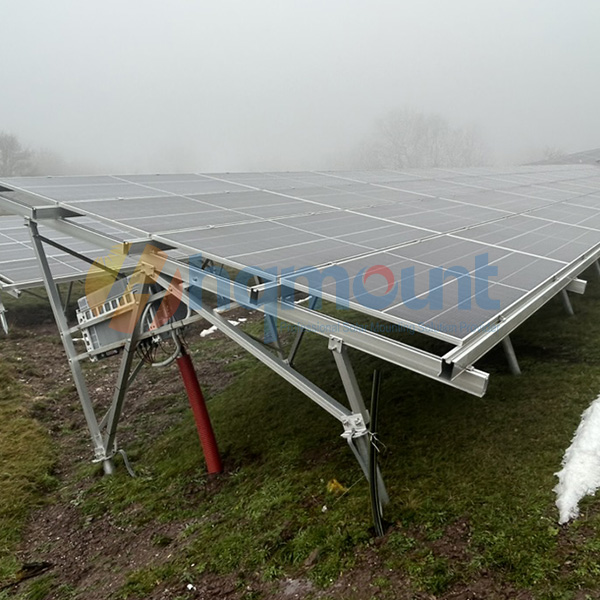

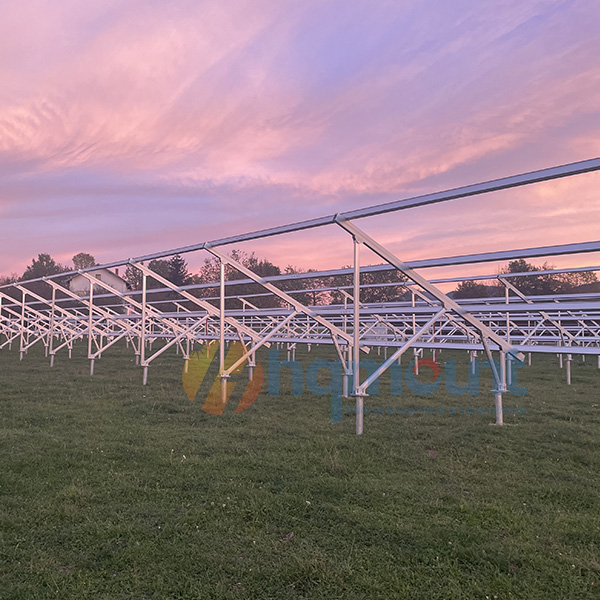

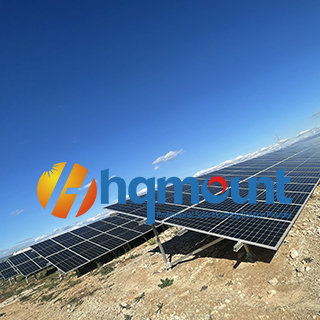

• Fondation pour les installations solaires Centrales

La fondation principale pour les systèmes photovoltaïques de montage au sol – rapide, fiable et économique.

• Installation Facile

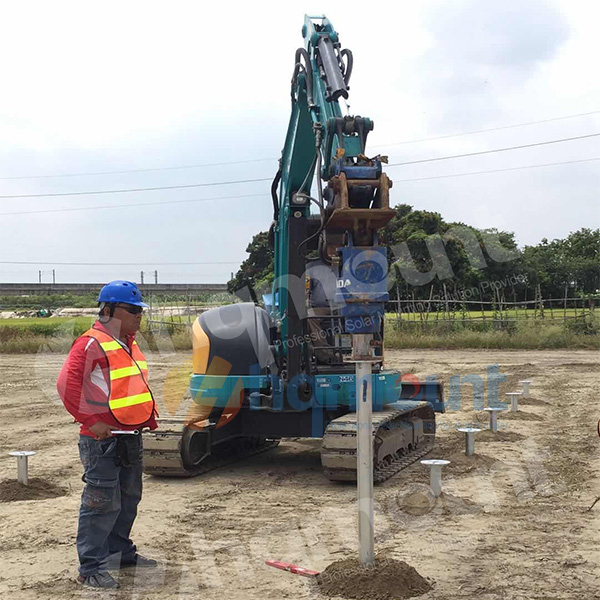

Enfoncée dans le sol à l’aide d’une machine de forage. Dans un sol rocheux dur, pré-percer et couler du béton pour une fixation sécurisée.

• Longueurs Longueurs

Fixe standard 1,6m petite feuille ; longueurs personnalisées de 2m, 2,5m, 3m, 3,5m selon la valeur N du sol et les exigences de vent.

• Diamètres Diamètres

Standard 76mm ; également disponible en 48mm, 60mm, 89mm, 114mm.

• Options de matériaux

Q235B standard, Q355 sur demande.

• Surface Protection

Galvanisation à chaud galvanisé (HDG) standard de 80 μm, 100 μm sur demande – durée de vie de plus de 25 ans.

• Personnalisation

Taille de bride (180 mm, 200 mm, 220 mm), forme de tête, feuille type, longueur – tous personnalisables selon votre projet.

• Types Disponible

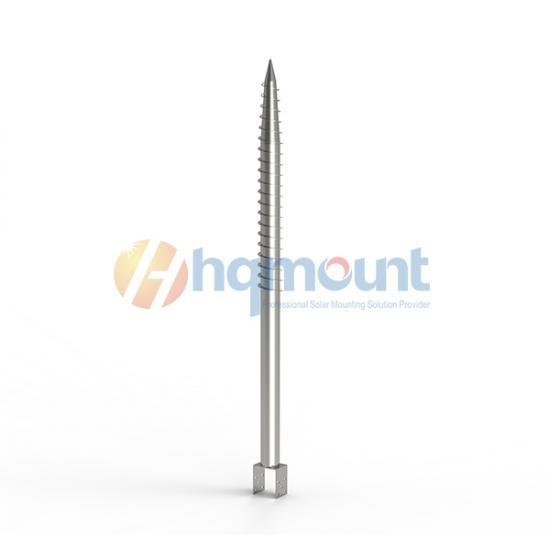

Avec plaque ou sans ; petit feuilleou grande feuille (pour sols meubles comme le sable, la plage, les décharges) ; ajustable pour terrains irréguliers ; tête en U sur demande.

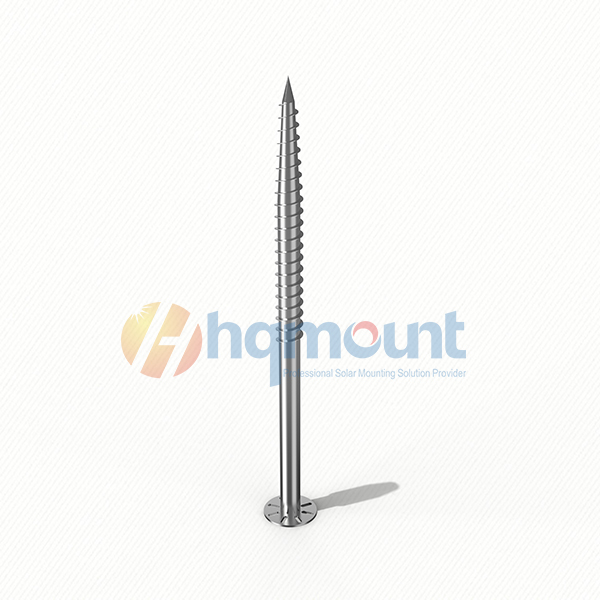

Types par bride

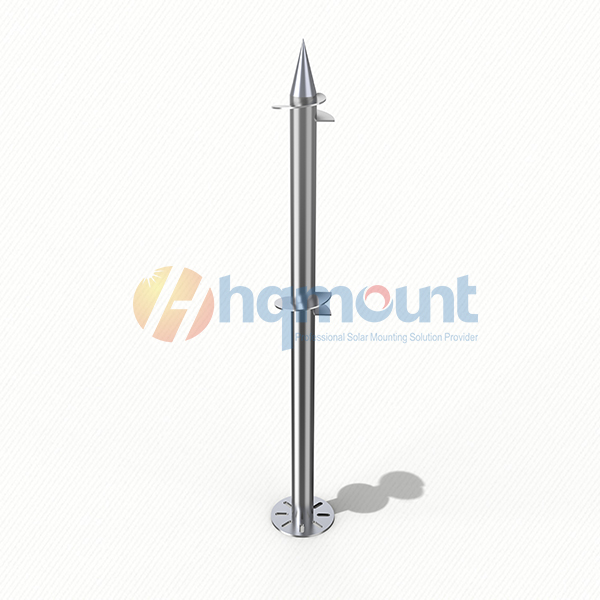

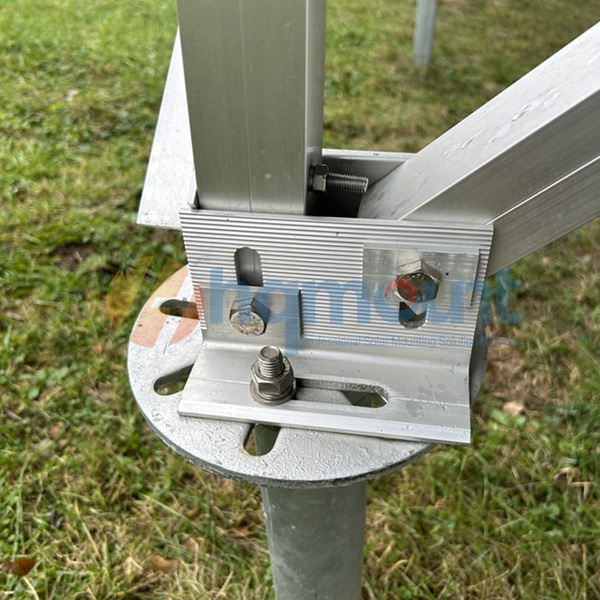

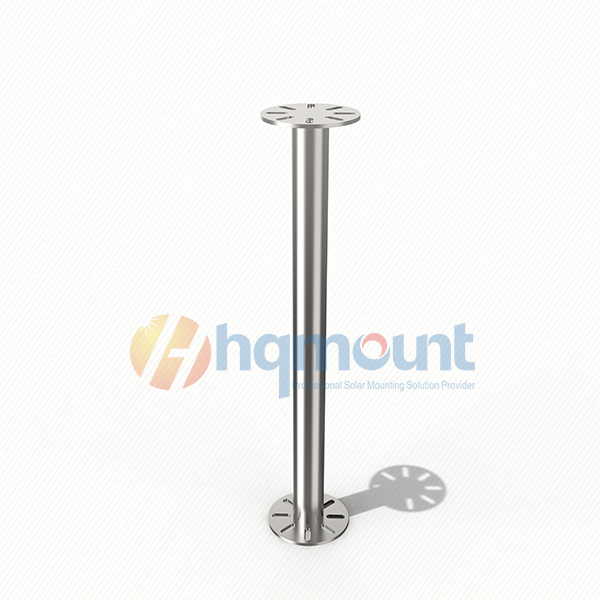

Bride supérieure (avec plaque) : la plus courante, largement utilisée – comporte une bride pré-percée pour les connexions boulonnées

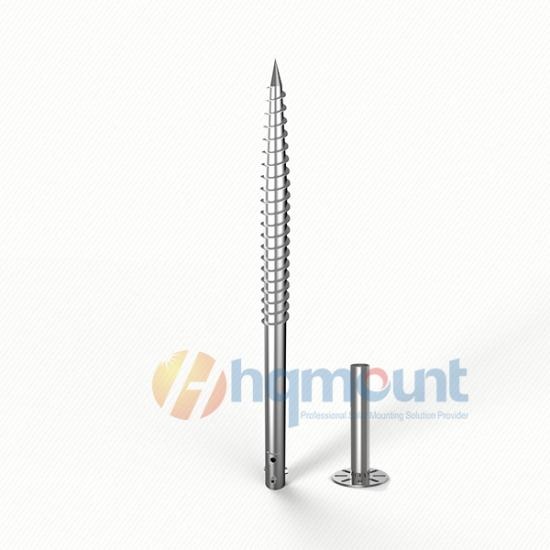

Tube supérieur (sans plaque) : soudé symétriquement avec 3 ou 6 boulons M12 (M16 sur demande) en haut

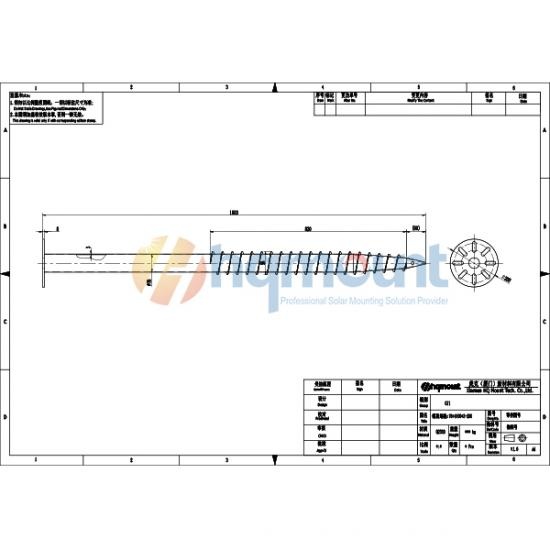

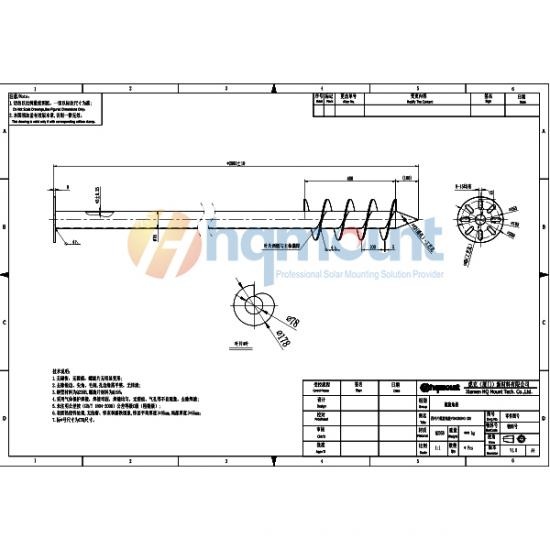

Bride standard Tailles (diamètre de 76 mm)-180 mm – épaisseur de 8 mm/200 mm – épaisseur de 8 mm (le plus courant, 8 trous allongés rayonnants – option par défaut)/220 mm – épaisseur de 10 mm

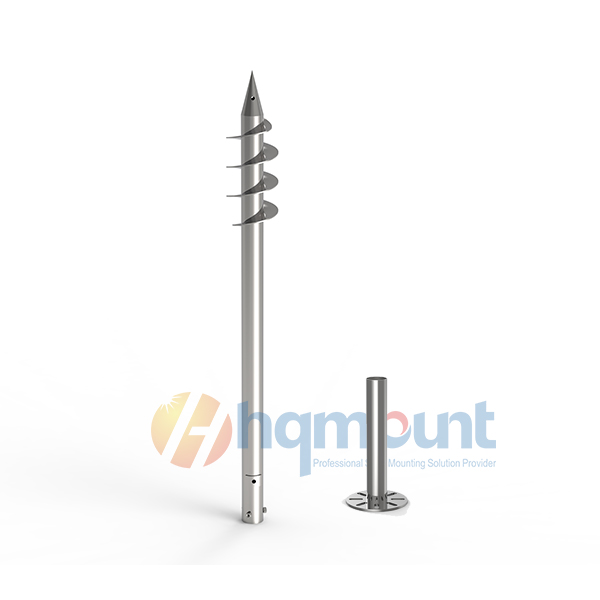

Types par Feuille / Hélice

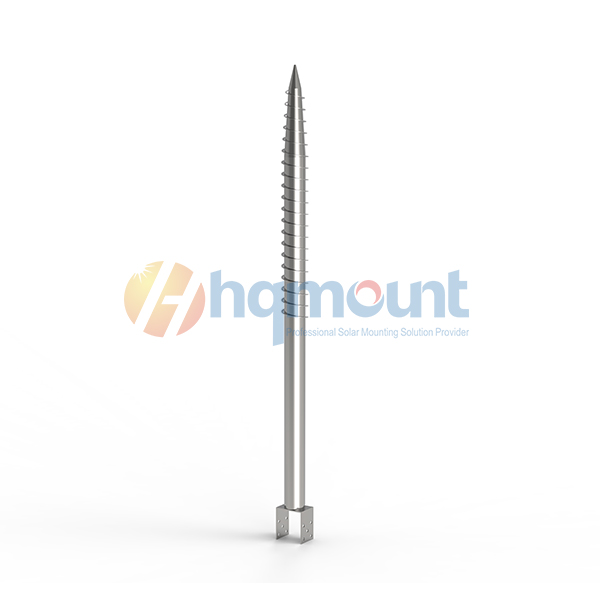

Petite feuille : largeur de 10 mm, épaisseur de 2 mm – standard du marché, le plus courant

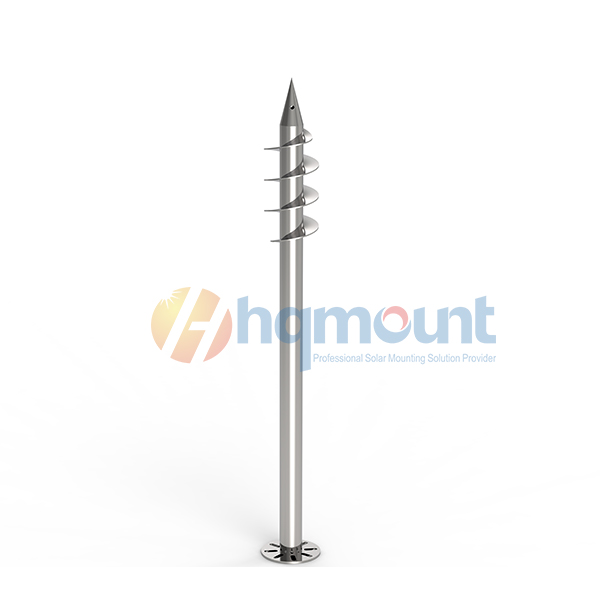

Grande feuille : diamètre extérieur de 176 mm, 200 mm, 250 mm – pour sols meubles comme le sable, la plage, les décharges, les zones agricoles

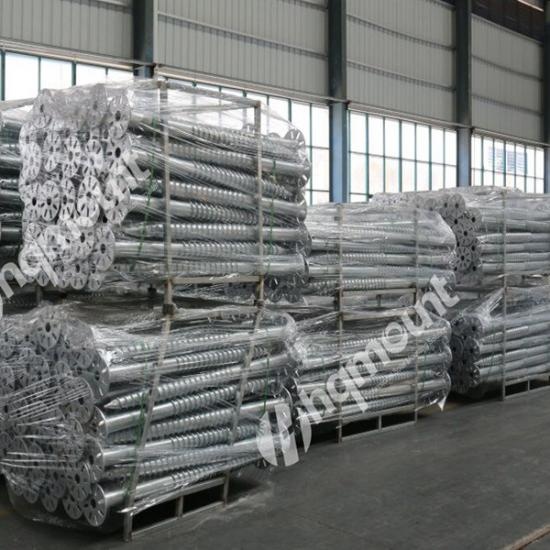

• Direct Fabricant

Prix direct d'usine, fullcontrôle qualité complet et livraison rapide.

• Assurance qualité – Support de montage direct depuis le siège

RawInspection des matières premières :Q235B / Q355 certifiés avec rapports d'essais d'usine

Qualité du soudage : Lames hélicoïdales soudées avec précision pour des performances constantes

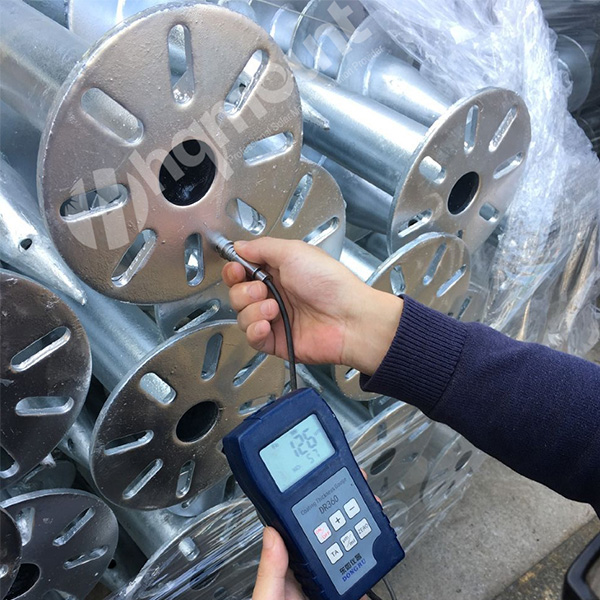

Vérification du revêtement HDG :Test d'épaisseur (moyenne de 80 μm, vérification des points minimums avec une moyenne sur 3 points)

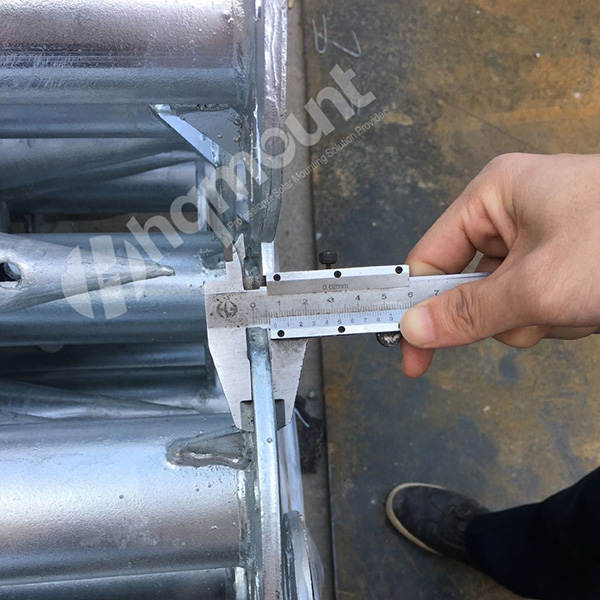

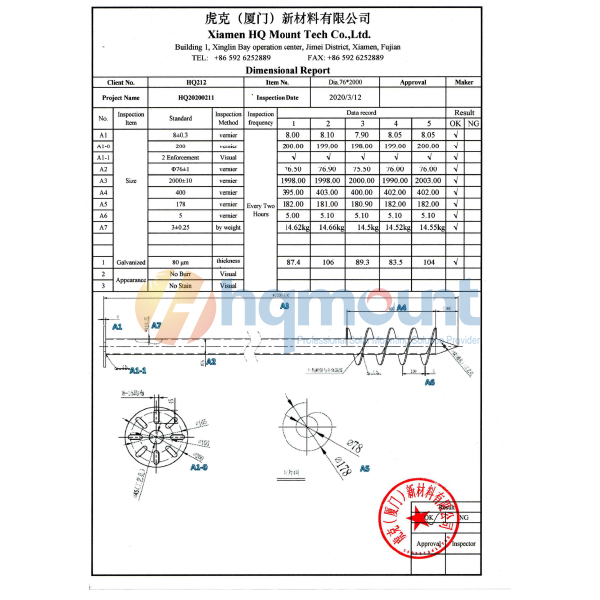

Inspection dimensionnelle :Diamètre, longueur, taille de bride et diamètre de l'hélice tous vérifiés

• Compatibilité du solappropriée

Sols appropriés : argilesol argileux, sol sableux

• Non adapté :

Pergélisol / sol gelé : ne peut pas être utilisé pendant les périodes de gel – construction saisonnière requise

Sol à très faible valeur N : N=Les sols avec N=1 peuvent toujours utiliser des vis de fondation, mais la quantité requise augmente considérablement, rendant le coût prohibitif

Zones avec de grandes roches / blocs rocheux : non recommandé. Pour les zones avec de petites roches, des embouts de forage en alliage peuvent être soudés à la tête de vis

• Capacité d'arrachement

La capacité d'arrachement est évaluée à deux niveaux :

1. Vis elle-même : la résistance à la traction de la vis – valeurs de conception disponibles sur demande

2. Interaction vis + sol :

Petits projets : basés sur des valeurs d'expérience

Projets moyens : calculés sur la base des valeurs N fournies par le client

Grands projets : sélection calculée + essais d'arrachement sur site requis

Besoin d'un support complet pour une centrale solaire avec les détails des vis de sol
